¿El rechazo infrarrojo realmente reduce el calor?
Actualizado: 4 ago
Un análisis desde el Modelo del Balance Energético Solar, la radiación multiespectral y el TSER
Publicación Técnica y Divulgación Especializada — Colección de Ingeniería Óptica — Agosto 2026
"En la evaluación de láminas de control solar, atribuir el rendimiento térmico únicamente al rechazo infrarrojo (IRR) es asumir que solo una fracción de la radiación solar transporta calor. La transferencia de energía es un fenómeno multiespectral. Comprender el Modelo del Balance Energético Solar permite sustituir simplificaciones comerciales por métricas de ingeniería integrales."
Artículo elaborado a partir de normas internacionales (ISO / NFRC), literatura científica (ASHRAE / LBNL), mediciones instrumentales y demostraciones experimentales por American Films.
Índice Temático
La Paradoja del Rechazo Infrarrojo en el Mercado
El Modelo del Balance Energético Solar: La Energía No Desaparece
Anatomía de la Luz Solar: La Distribución Espectral
La Luz Visible También Es Calor (Y En Gran Proporción)
¿Qué Mide Realmente el Rechazo Infrarrojo (IRR)?
Desmitificando Fichas Técnicas: El Caso Práctico de las Tres Láminas
El TSER: Una Visión Integral del Comportamiento Energético
¿Por qué los Fabricantes Publican el Dato de IRR?
Compatibilidad Vidrio–Lámina: El Sistema Completo
Verificación Experimental: El Ensayo de las Dos Cajas
Alcances, Limitaciones y Criterios de Selección Técnica
Síntesis Ejecutiva
Conclusiones Estratégicas
13.1 Alcances y Limitaciones del Modelo del Balance Energético Solar
Referencias Técnicas y Marco de Consulta
1. La Paradoja del Rechazo Infrarrojo en el Mercado Durante años escuché la misma pregunta: "¿Cuál rechaza más calor?". Casi siempre la respuesta terminaba reducida a un porcentaje de IRR. Yo también pensé durante algún tiempo que ese número era suficiente para comparar dos materiales. Fue recién cuando empecé a medir, desmontar instalaciones y comparar fichas técnicas con lo que ocurría realmente en terreno que entendí que la respuesta era mucho más compleja.
Es común encontrar láminas de control solar promocionadas bajo afirmaciones como "90% de rechazo infrarrojo", dando a entender que bloquearán prácticamente todo el calor.
Sin embargo, al comparar productos en proyectos reales aparecen situaciones aparentemente contradictorias: láminas con un rechazo infrarrojo menor logran reducir más el calor en el interior de un espacio que otras con porcentajes de IRR superiores.
¿Cómo es esto posible? La respuesta está en que el rechazo infrarrojo representa solo una parte del comportamiento energético de una lámina. Para comprender realmente su desempeño es necesario analizar cómo interactúa con toda la energía procedente del Sol.
2. El Modelo del Balance Energético Solar: La Energía No Desaparece
Antes de analizar coeficientes o rangos espectrales, debemos establecer la ley física primaria que gobierna la termodinámica del acristalamiento: el Principio de Conservación de la Energía.
En este artículo denominaré Modelo del Balance Energético Solar a una representación didáctica del Principio de Conservación de la Energía aplicada al sistema vidrio–lámina. No constituye un nuevo modelo físico, sino una herramienta conceptual para visualizar el destino de la energía solar incidente.
Toda la energía solar que impacta contra un cerramiento vidriado debe distribuirse necesariamente en solo tres caminos posibles. La energía no puede desaparecer. Siempre dibujé ese esquema para explicarlo, la luz y la energía que transmite puede tener estos resultados posibles, reflejarse, absorberse o transmitirse, y mientras no se entiende eso, lo demás son números sin conexión.
MODELO DEL BALANCE ENERGÉTICO SOLAR
ENERGÍA SOLAR INCIDENTE (100%)
│
▼
SISTEMA VIDRIO + LÁMINA
│
┌─────────────────────┼─────────────────────┐
▼ ▼ ▼
ENERGÍA REFLEJADA ENERGÍA ABSORBIDA ENERGÍA TRANSMITIDA
(Hacia afuera) (En el cristal) (Hacia el interior)
Energía Incidente (100%) = Energía Reflejada + Energía Absorbida + Energía Transmitida
Ninguna lámina puede hacer desaparecer la energía. Toda la radiación solar solo puede reflejarse, absorberse o atravesar el sistema. Comprender que la suma de estos tres factores siempre equivale al 100% es la base de este marco de interpretación para evaluar cualquier ficha técnica sin caer en lecturas comerciales engañosas.
3. Luz Solar: La Distribución Espectral
"El Sol no envía 'luz' y 'calor' por separado. Envía energía electromagnética en distintas longitudes de onda."
De acuerdo con las normas internacionales de referencia en acristalamiento (ISO 9050, NFRC 200 y métricas de LBNL / ASHRAE), la energía solar que alcanza la Tierra se compone de tres rangos principales:
DISTRIBUCIÓN ESPECTRAL DE LA ENERGÍA SOLAR INCIDENTE
[ UV: 3–5% ] ────── (280 – 380 nm) | Degradación de materiales
[ VISIBLE: 42–45% ] ── (380 – 780 nm) | Luz perceptible y energía térmica
[ INFRARROJO: 50–53% ] (780 – 2500 nm) | Radiación térmica directa
Si el infrarrojo representa solo la mitad de la energía solar, ¿tiene sentido evaluar la capacidad de control térmico de una lámina considerando únicamente ese componente?
4. La Luz Visible También Es Calor (Y En Gran Proporción)
Existe la creencia popular de que la luz es solo para ver y el infrarrojo es lo que calienta. Sin embargo, la luz visible transporta una masa de energía enorme.

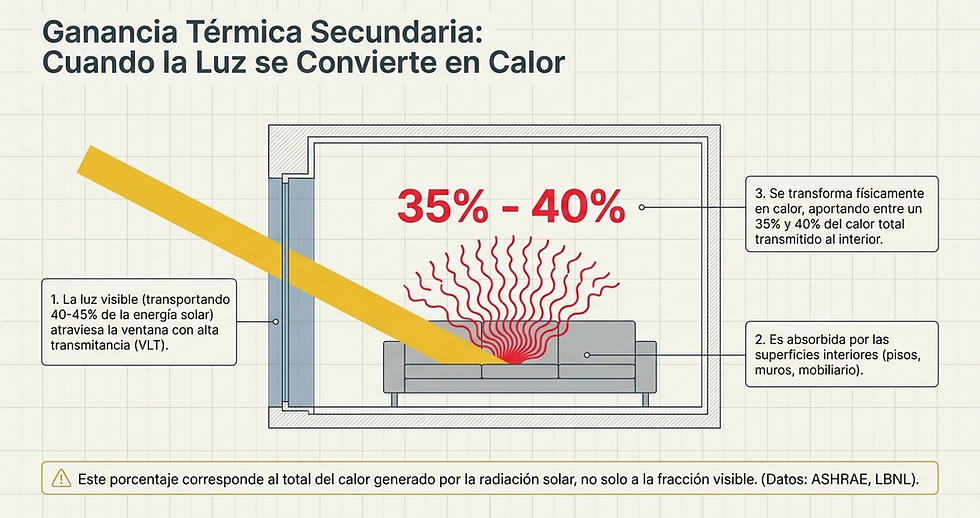

El Ejemplo Cotidiano de la Habitación Iluminada
Imagine una habitación completamente iluminada por el Sol. Aunque la mayor parte de la energía visible no se percibe como calor directo al atravesar el cristal, ocurre un proceso físico inevitable:
1. Luz Visible atraviesa el cristal ──►
2. Impacta en pisos, muros y muebles ──►
3. Es absorbida por las superficies ──►
4. Se transforma en calor dentro del recinto
Según estudios del Lawrence Berkeley National Laboratory (LBNL) y la literatura de ASHRAE, la luz visible contribuye aproximadamente entre el 35% y el 40% del calor total acumulado en el interior de un espacio. Ese es precisamente el motivo por el cual una habitación muy iluminada se calienta intensamente, incluso cuando la radiación infrarroja ha sido parcialmente reducida.
5. ¿Qué Mide Realmente el Rechazo Infrarrojo (IRR)?
El IRR (Infrared Rejection) es un indicador parcial que mide la capacidad de un material para bloquear la radiación en el rango del infrarrojo cercano (780 nm – 2500 nm).
¿Por qué es un dato incompleto? Recuerdo haber buscado la relación entre el IRR y el TSER, y esa idea de que el IR resolvería toda la discusión parecia interesante, pero al hacer pruebas y medir temperaturas, y los resultados que no eran los esperados, entendí que era necesario estudiar mas profundamente el balance energético completo.
Medición Parcial: La mayoría de los medidores manuales o pruebas comerciales miden el IRR en un solo punto del espectro (por ejemplo, a 940 nm o 1400 nm), ignorando el resto del infrarrojo.
Ignora la Luz Visible: No contempla el 42–45% de la energía solar que ingresa como luz.
Omite la Reemisión de Calor: No evalúa qué sucede con la energía que la lámina absorbe y que luego se calienta e irradia hacia el interior.
COMPARACIÓN VISUAL DE COBERTURA
Métrica IRR: [ ████ ] Mide solo una parte del espectro (Infrarrojo parcial)
Métrica TSER: [████████████████████] Considera todo el espectro solar
El rechazo infrarrojo describe solo una parte de la energía solar. Por lo tanto, aunque es un dato útil, no permite por sí solo determinar cuánto calor ingresará al interior.
6. Desmitificando Fichas Técnicas: El Caso Práctico de las Tres Láminas
Para este ejemplo utilicé tres materiales reales de nuestro portafolio con valores de TSER similares, pero tecnologías completamente distintas. Mi objetivo no es recomendar uno sobre otro, sino mostrar que un mismo porcentaje puede corresponder a soluciones diseñadas para necesidades completamente diferentes.
Tabla 1: Comparativa de datos de fichas técnicas
Opción de Lámina | VLT (Transmisión Visible) | IRR (Rechazo Infrarrojo) | TSER (Energía Solar Total Rechazada) |
Lámina A (Cerámica Clara) | 78% | 88% | 58% |
Lámina B (Low-E Arquitectónica) | 28% | 75% | 72% |
Lámina C (Reflectiva / Espejo) | 15% | 77% | 80% |
❓ La Pregunta Clave:
Si usted solo pudiera mirar el dato de Rechazo Infrarrojo (IRR) para decidir cuál reduce más el calor, ¿cuál elegiría?
La mayoría escogería la Lámina A, atraída por su impresionante 88% de IRR.Sin embargo, ocurre exactamente lo contrario.
La Lámina A es la que menos calor reduce de las tres (solo 58% de TSER).
La Lámina C, con un IRR nominal menor (77%), logra frenar un 80% del calor total porque restringe el paso de la energía transportada por la luz visible.
7. El TSER: Una Visión Integral del Comportamiento Energético Recuerdo una medición que realizamos cuando trabajaba como Product Manager de Soluex y vendíamos Huper Optik. Instalamos sensores de temperatura en oficinas para comprobar el ahorro energético esperado. Sobre el papel, uno de los materiales parecía claramente superior. Sin embargo, al analizar las curvas durante todo el día ocurrió algo inesperado. Aunque reducía el pico máximo de temperatura, el vidrio acumulaba más energía por absorción y tardaba más en enfriarse, obligando al sistema de climatización a trabajar durante más tiempo. Finalmente, un material más claro, pero con un mecanismo distinto de control energético, obtuvo un mejor resultado global. Ese día entendí que un número aislado nunca cuenta toda la historia.
Por eso, en este punto de nuestro análisis, ya sabemos tres cosas fundamentales:
✔ La energía no desaparece: solo puede reflejarse, absorberse o transmitirse.
✔ La luz visible también transporta energía: y contribuye enormemente al calor interior.
✔ El IRR mide solamente una parte del espectro: la radiación infrarroja parcial.

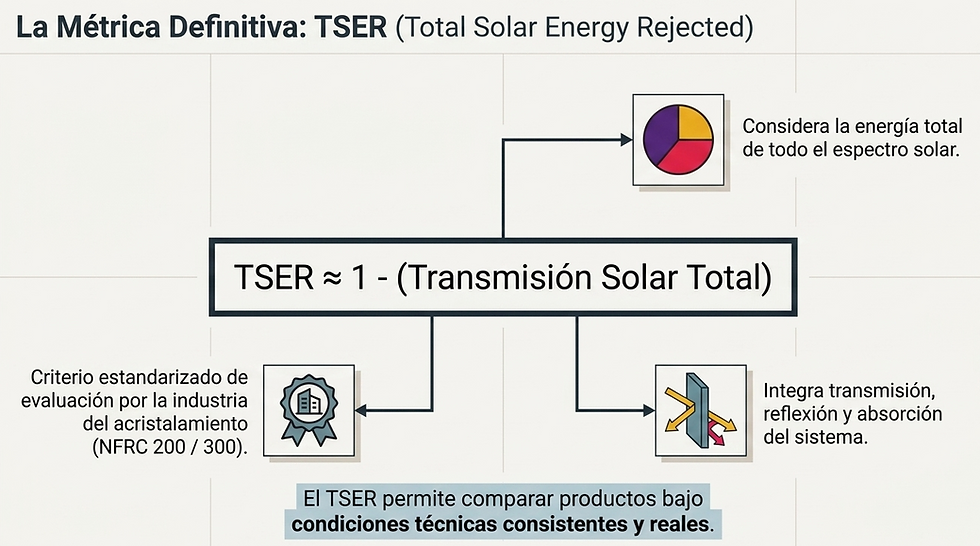

Entonces surge una pregunta natural: ¿Existe algún parámetro que considere toda la energía solar al mismo tiempo?
Sí. Y se llama TSER (Total Solar Energy Rejected) o Energía Solar Total Rechazada.
TSER = Energía solar reflejada + fracción de la energía absorbida que retorna hacia el exterior
La fracción absorbida que se libera hacia el interior forma parte de la ganancia solar del sistema y depende de las características del vidrio, la lámina y las condiciones de intercambio térmico.
CÁLCULO DEL TSER (TOTAL SOLAR ENERGY REJECTED)
┌────────────────────────────────────────────────────────┐
│ ENTRADA: ENERGÍA SOLAR TOTAL │
│ UV (3%) + Visible (45%) + Infrarrojo (52%) │
└───────────────────────────┬────────────────────────────┘
│
▼
┌────────────────────────────────────────────────────────┐
│ EVALUACIÓN INTEGRAL SEGÚN NFRC / ISO │
├────────────────────────────────────────────────────────┤
│ 1. Reflexión Directa de todo el espectro │
│ 2. Absorción y reemisión de calor hacia el exterior │
└───────────────────────────┬────────────────────────────┘
│
▼
┌────────────────────────────────────────────────────────┐
│ RESULTADO: PORCENTAJE DE ENERGÍA SOLAR TOTAL RECHAZADA │
└───────────────────────────┬────────────────────────────┘
A diferencia del IRR, el TSER integra el comportamiento energético global de la radiación solar y constituye uno de los indicadores más representativos para comparar el desempeño térmico de sistemas vidriados. Sin embargo, su correcta interpretación requiere analizarlo junto con otras variables, como la transmisión luminosa (VLT), la absorción energética, el tipo de vidrio, la emisividad y las condiciones particulares de instalación.
8. ¿Por qué los Fabricantes Publican el Dato de IRR?
Si el TSER es uno de los indicadores globales más representativos del comportamiento energético, ¿por qué el dato de IRR se utiliza tanto en el mercado?
Demuestra Tecnología de Materiales: Sirve para certificar la presencia de nano-cerámica o metales de alta tecnología procesados por sputtering.
Explica Láminas Claras: Ayuda a entender cómo una lámina muy transparente logra bloquear gran parte del infrarrojo sin oscurecer el espacio.
Es un Dato Complementario Válido: Es útil para análisis de laboratorio cuando se examina junto a la gráfica espectral completa.
Publicar el IRR no es engañoso; lo incorrecto es interpretarlo como el único dato para medir la reducción de calor. Debe analizarse siempre como un complemento del TSER y del VLT.

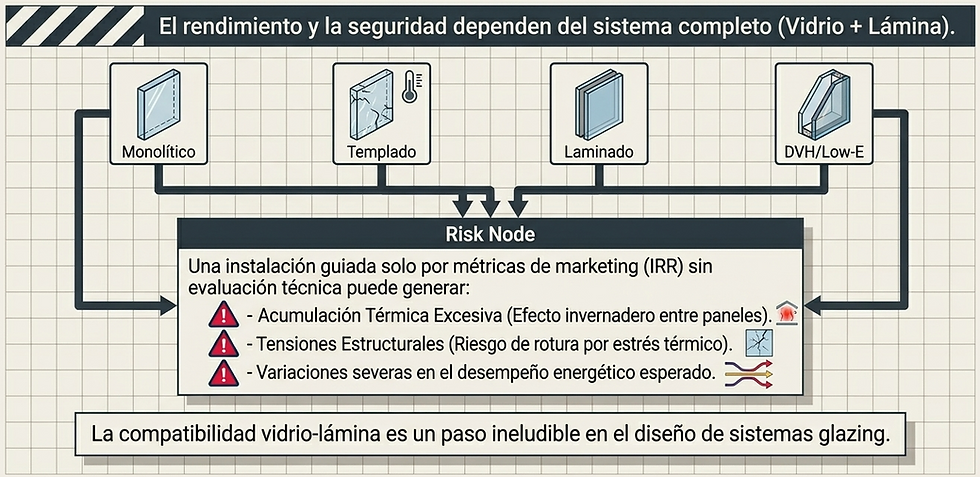

9. Compatibilidad Vidrio–Lámina: El Sistema Completo
El calor que ingresa a una edificación no depende solo de la película, sino del sistema compuesto por el vidrio y la lámina.
Cuando una lámina absorbe energía solar (en lugar de reflejarla), el vidrio se calienta. La forma en que ese calor se libera depende del tipo de cristal:
COMPORTAMIENTO SEGÚN EL TIPO DE CRISTAL
A) Vidrio Claro Monolítico:
Lámina absorbe calor ──► Cristal se calienta ──► El aire exterior disipa parte del calor.
B) Doble Vidriado Hermético (DVH):
Lámina absorbe energía → Aumenta la temperatura del paño tratado → La cámara y las capas del sistema modifican la disipación del calor hacia el exterior y el interior.Por esta razón, la posición de la lámina, la composición del DVH, la presencia de capas Low-E y las características del vidrio deben evaluarse técnicamente antes de la instalación, tanto por desempeño energético como por riesgo de tensiones térmicas.
10. Verificación Experimental: El Ensayo de las Dos Cajas
Este esquema conceptual del balance energético puede comprobarse mediante un experimento sencillo y reproducible:
MONTAJE EXPERIMENTAL DE CAMPO
[ Lámpara Solar ]
────────► CAJA 1: Vidrio con Lámina Clara (90% IRR / 75% VLT)
────────► CAJA 2: Vidrio con Lámina Reflectiva (75% IRR / 15% VLT)
La Medición Infrarroja Inicial: Si solo observáramos un medidor de rechazo infrarrojo, concluiríamos que la Caja 1 protege mejor del calor.
La Realidad Térmica: Sin embargo, cuando medimos la temperatura interior ocurre exactamente lo contrario. Al cabo de 20 minutos bajo la luz solar, el termómetro interior de la Caja 2 (Reflectiva) registra una temperatura significativamente menor que la Caja 1.
¿Por qué? Porque la Caja 1 dejó pasar casi toda la luz visible, la cual se convirtió en calor al tocar el fondo de la caja. Este ensayo demuestra de forma didáctica que la luz visible genera un incremento térmico real e inevitable.
11. Alcances, Limitaciones y Criterios de Selección Técnica
Para seleccionar técnicamente una lámina de control solar, recomendamos seguir una secuencia de análisis en cinco etapas:
OBJETIVO DEL PROYECTO
│
▼
IDENTIFICAR EL SISTEMA DE ACRISTALAMIENTO
(tipo de vidrio, DVH, capas Low-E y compatibilidad)
│
▼
DEFINIR EL VLT NECESARIO
│
▼
COMPARAR EL TSER ENTRE OPCIONES COMPATIBLES
│
▼
ANALIZAR PARÁMETROS COMPLEMENTARIOS
(IRR, SHGC, emisividad, absorción y reflexión)📌 Criterios Rápidos de Selección:
Si busca mucha luz y control de calor moderado (Oficinas / Vitrinas):
Elija láminas cerámicas espectralmente selectivas. Tendrán un VLT alto (≥ 70%), un IRR elevado (85-90%) y un TSER moderado (50% – 58%).
Si busca la máxima reducción de calor (Zonas de mucho sol):
Elija láminas de tono medio u oscuro (VLT 15% – 35%), o acabados reflectivos. Aunque su IRR sea similar, su TSER será muy superior (65% a 80%) porque bloquearán la energía de la luz visible.
12. Síntesis Ejecutiva
✓ La energía no desaparece: Toda radiación solar se refleja, se absorbe o se transmite (Modelo del Balance Energético Solar).
✓ La luz visible también calienta: Representa más del 40% de la energía solar y genera entre el 35% y 40% del calor interior.
✓ El IRR es una medida parcial: Mide solo una parte del infrarrojo e ignora la energía transportada por la luz visible.
✓ El TSER es el indicador global más representativo: Integra todo el espectro solar y resume el comportamiento energético de la lámina, aunque debe interpretarse junto con otras variables del sistema.

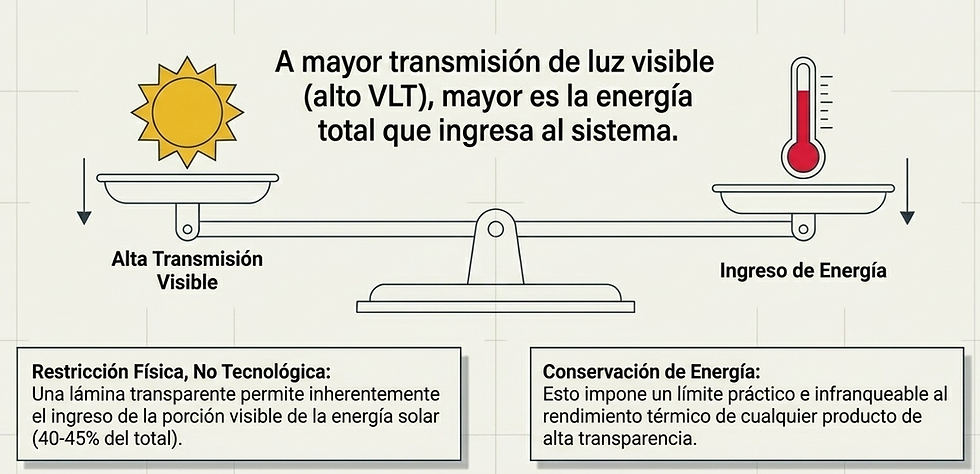

✓ Las láminas transparentes enfrentan un límite físico: Mantener una transmisión visible elevada restringe la cantidad total de energía solar que puede rechazarse. Una alta selectividad espectral puede mejorar el desempeño, pero un IRR elevado —incluso cercano al 99%— no garantiza por sí solo un TSER igualmente alto.
13. Conclusiones Estratégicas
El rechazo infrarrojo (IRR) sigue siendo un dato valioso, pero no responde por sí solo a la pregunta de cuánto calor ingresará a un recinto. Del mismo modo, aunque el TSER constituye el indicador global más representativo del comportamiento energético, tampoco reemplaza el análisis completo del sistema vidrio–lámina. La especificación técnica de una lámina siempre debe considerar el conjunto de variables que determinan su desempeño real.
Comprender el Modelo del Balance Energético Solar permite interpretar correctamente las fichas técnicas y distinguir entre parámetros parciales, como el IRR, e indicadores globales, como el TSER. En ingeniería, las decisiones más precisas no se basan en el dato más llamativo, sino en el que mejor representa el comportamiento físico completo del sistema.
"La energía solar no entiende de marketing. Solo responde a las leyes de la física." Después de revisar miles de fichas técnicas, instalar materiales de distintas tecnologías y medir su comportamiento en condiciones reales, llegué a una conclusión muy simple: los números son indispensables, pero solo tienen valor cuando entendemos qué representan. La física no premia el dato más llamativo; premia la interpretación correcta del sistema completo. Ese, al menos, ha sido el aprendizaje más importante que me han dejado todos estos años trabajando con la luz.
13.1 Alcances y Limitaciones del Modelo del Balance Energético Solar
El Modelo del Balance Energético Solar constituye una representación didáctica destinada a integrar principios de termodinámica, fotometría espectral y física de acristalamientos para facilitar la especificación de láminas de control solar. No sustituye las memorias de cálculo de cargas térmicas (HVAC) según normativas locales ni las evaluaciones de estrés térmico requeridas para vidrios especiales.
14. Referencias Técnicas y Marco de Consulta
National Fenestration Rating Council (NFRC): NFRC 200: Procedure for Determining Fenestration Product Solar Heat Gain Coefficient and Visible Transmittance at Normal Incidence. https://www.nfrc.org
International Organization for Standardization (ISO): ISO 9050:2003 — Glass in building — Determination of light transmittance, solar direct transmittance, total solar energy transmittance, ultraviolet transmittance and related glazing factors. https://www.iso.org
Lawrence Berkeley National Laboratory (LBNL): WINDOW Software & Optics Database for Glazing Performance Analysis. https://windows.lbl.gov
ASHRAE: ASHRAE Handbook — Fundamentals. Chapter 15: Fenestration Solar Heat Gain and Thermal Performance. https://www.ashrae.org
International Window Film Association (IWFA): Window Film Solar Optical Properties and Energy Performance Manual. https://iwfa.com
